SA-213T23鋼管材分析

SA-213T23鋼管材分析

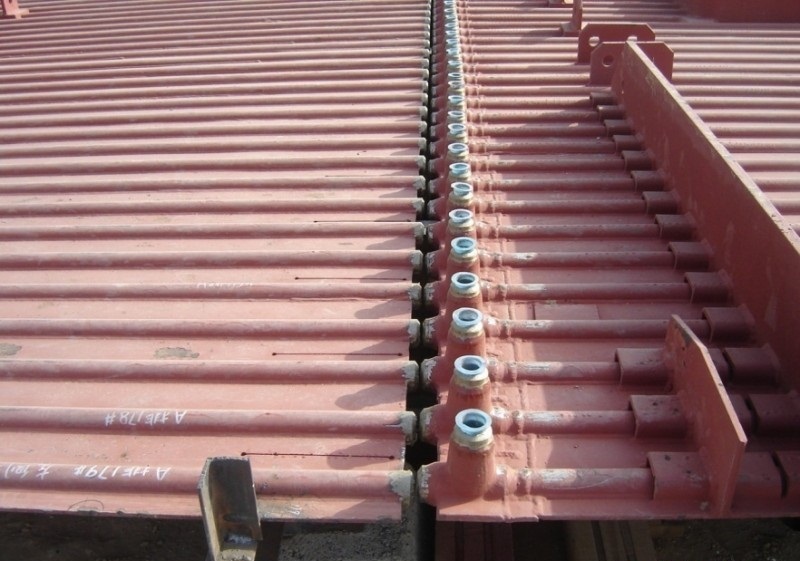

上鍋廠生產(chǎn)的1000MW等級塔式鍋爐螺旋段水冷壁和垂直蒸發(fā)段水冷壁管材選用T23鋼，由日本住友研發(fā)，按照ASME SA-213（2004版）標(biāo)準(zhǔn)生產(chǎn)。

水冷壁管材選用T23鋼引入國內(nèi)應(yīng)用時，國外文獻(xiàn)資料曾報道，T23在壁厚小于10mm時，焊后可以不進(jìn)行熱處理。但隨著近年來國內(nèi)對T23鋼的深入研究和推廣應(yīng)用，發(fā)現(xiàn)T23鋼有一定的冷裂紋傾向。首先，在受較大拘束力的條件下，不預(yù)熱不能保證不產(chǎn)生冷裂紋。其次，焊后不進(jìn)行熱處理，焊接接頭的抗拉強(qiáng)度和塑性性能就算全部合格，但是焊縫和熱影響區(qū)的硬度偏高、沖擊韌性降低，經(jīng)710~730℃熱處理后，焊縫和熱處理區(qū)的沖擊韌性顯著提高。

根據(jù)近幾年T23鋼在實際應(yīng)用中的結(jié)果，ASME在2009年頒發(fā)的CASE 2199-4標(biāo)準(zhǔn)中，對T23鋼的微量元素進(jìn)行了調(diào)整：

1）將B（硼）的含量在0.0005%~0.006%提高到0.001%~0.06%，目的是為了提高鋼的淬透性。

2）N（氮）小于或等于0.015%與Ti（鈦）0.005%~0.06%化合物TiN大于或等于3.5%，親和力極強(qiáng)。彌散析出，強(qiáng)化晶界，提高了晶界的高溫強(qiáng)度。降低N含量時為了降低殘余N導(dǎo)致的時效脆性。

3）細(xì)化晶粒（鐵素體），屬于固溶強(qiáng)化提高鋼的淬透性。
