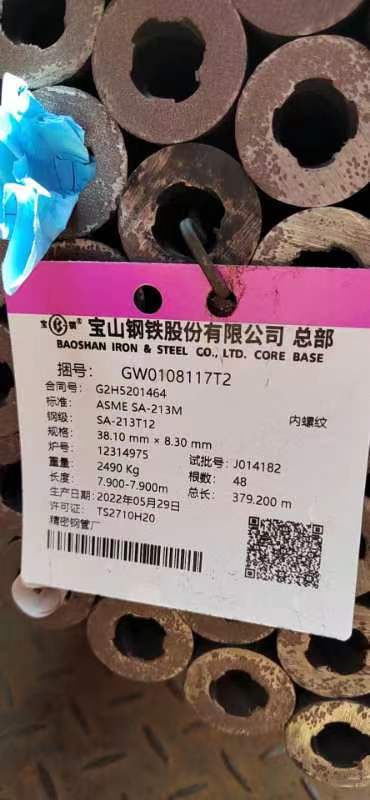

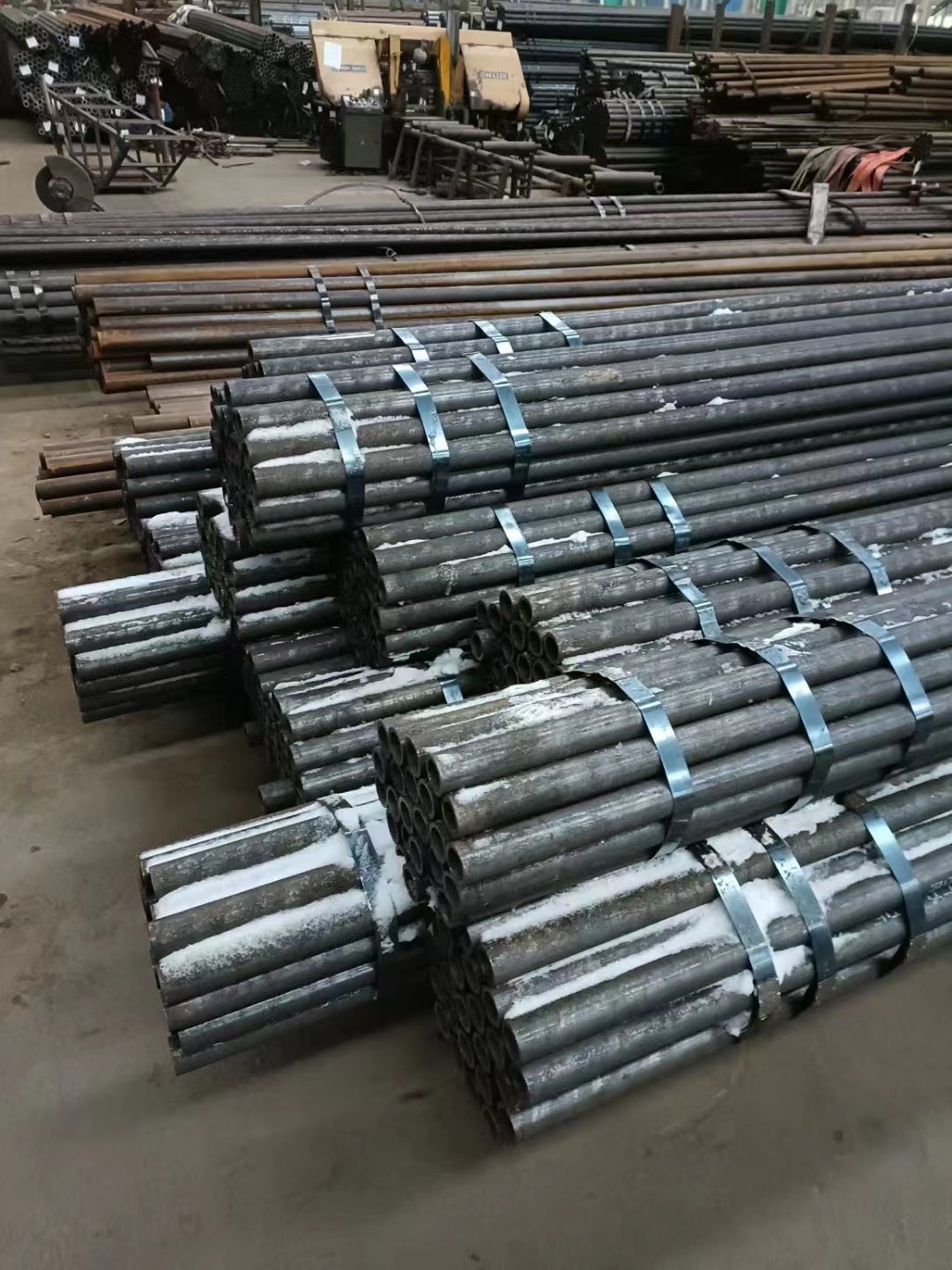

螺紋管\38.1\7.5\SA213T2

華能臨沂電廠#1、2鍋爐采用東方鍋爐廠生產的DG1134.8/25.4-II2 型350MW 超臨界鍋爐，為一次中間再熱、平衡通風、露天布置、單爐膛、尾部雙煙道、采用煙氣擋板調節再熱汽溫、固態排渣、全鋼構架、前后墻對沖燃燒的全懸吊結構∏型鍋爐，5臺ZGM95N型中速磨煤機正壓直吹制粉系統。

      1、螺旋水冷壁螺紋管采購要求

      1.1供應商應充分考慮該螺旋水冷壁使用的溫度與介質環境，提供符合標準的質量合格證明。

      1.2 水冷壁規格為螺紋管\Φ38.1mm\7.5mm，材質為SA213T2，每根管子長度不低于9米。

      1.3 采用管排方式進行供貨，4根一排工廠加工成型，管排節距55mm，管排由整根管段組裝而成，管段中間不得有焊口。

      1.4 使用介質:鍋爐煙氣溫度1000℃-1500℃，水溫度460℃-550℃，工作壓力30.9MPa。

      2、屏式過熱器標準鍋爐管采購要求

      2.1供應商應充分考慮該屏式過熱器管（T91、TP347H材質）使用的溫度與介質環境，提供符合標準的質量合格證明。

     2.2 SA213T91過熱器管規格為Φ45mm\7.5mm，材質為SA213T91，每根管子長度不低于9米，SA213TP347H過熱器管規格為Φ45mm\11mm，材質為SA213TP347H，每根管子長度不低于9米。

      2.3 過熱器鍋爐管采用光管方式進行供貨，每根管子鈞為整根管段，管段中間不得有焊口。

      2.4 介質:鍋爐煙氣溫度1000℃-1500℃，蒸汽溫度560℃-650℃，壓力蒸汽25MPa。

      2.5 TP347H中200米管道內壁無需噴丸處理，其余所有管材（含U型彎管）供貨前內壁均須進行噴丸處理，符合按照東鍋相關質量標準。

      2.6 本次采購 TP347H包含20根弧度為R85.5的U型彎，兩側長度1.2米，所有U型彎須進行固溶處理（供貨時須附帶熱處理報告）。

      螺紋管:

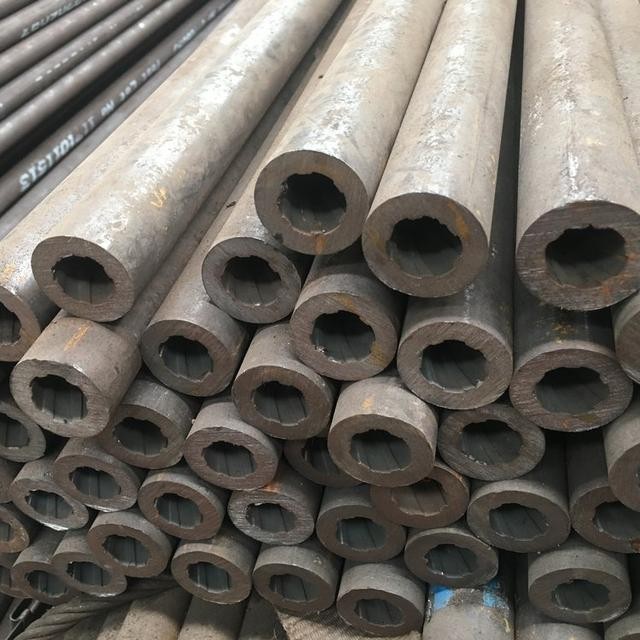

      內螺紋管多用于制造鍋爐的爐墻水冷壁管，是電站鍋爐的主要熱交換部件，其通過管內壁的螺旋狀凸筋，使管內的水產生旋轉，從而破壞傳熱過程中的膜式效應，達到核態沸騰的效果。內螺紋管分為普通內螺紋管與優化內螺紋管。

    普通內螺紋管分A型和B型，螺旋升角為30°，相比普通圓管而言，能提高30%的傳熱效率。

      38.1\7.5:

      Φ38.1×7.5 代表鋼管外徑38.1mm，壁厚7.5mm；

      SA213T2:

      SA-213T2：SA-213 T2是ASME SA-213M標準中的鋼號，是在1/2Mo鋼基礎上發展起來的1/2Cr-1/2Mo型鋼，為鍋爐和過熱器用鐵素體熱強鋼。其與我國GB5310中的12CrMoG比較接近。由于鋼中含有鉻，能阻止石墨化傾向，在480-540℃長期時效后，力學性能和組織有足夠的穩定性，且管材加工和焊接性能良好。該鋼主要用于工作溫度低于540℃的過熱器及再熱器系統等，也用于超臨界鍋爐中的水冷壁。
