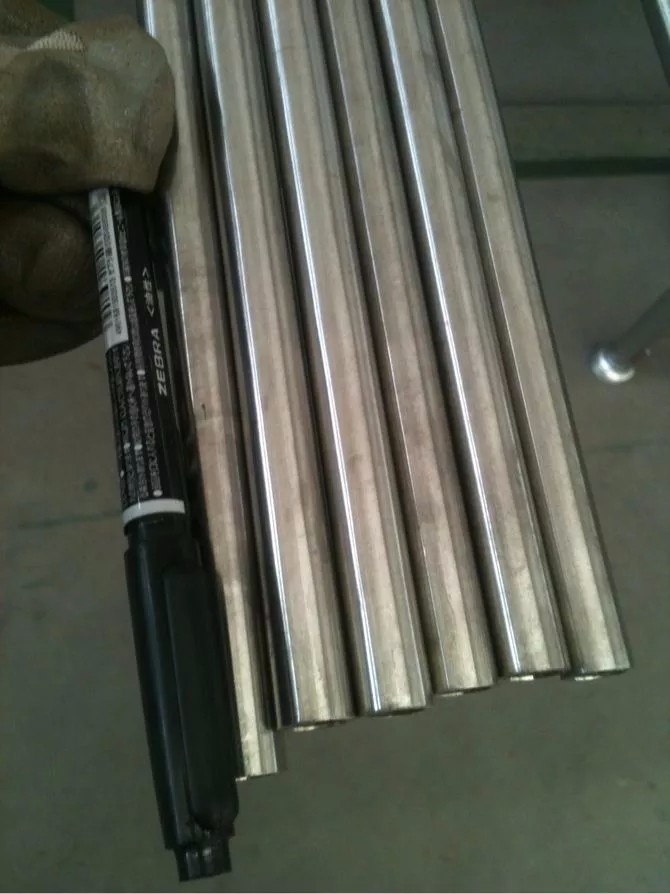

SA-213TP347H不銹鋼管
一、產品簡介
錯誤寫法：SA 213TP347H或SA213-TP347H（SA-TP347H）。
近年來，隨著我國火力發電行業的迅速發展，電站鍋爐行業對SA-213TP347H無縫鋼管的需求與日俱增。我國GB5310-95將該鋼列入其中，牌號為1Cr19Ni11Nb。該鋼屬于含鈮Cr-Ni型奧氏體不銹鋼，由于含穩定化元素Nb，因此其除具有良好耐晶間腐蝕、較高的持久強度和抗氧化性能之外，還具有良好的彎管和焊接等工藝性能；其綜合性能優于SA-213TP304H。
允許使用溫度：該材料制作的鋼管可用于高溫、高壓環境，對于承壓部件，最高工作溫度可達650℃；對于抗氧化部件，其最高抗氧化使用溫度可達850℃。
適用工況：在亞臨界、超臨界壓力參數的大型發電鍋爐上，SA-213TP347H不銹鋼管主要用于制作高溫過熱器、高溫再熱器、屏式過熱器的高溫段以及各種耐高溫高壓的管件等部件。
執行標準：
ASME SA-213/SA-213M-2010鍋爐、過熱器和換熱器用無縫鐵素體和奧氏體合金鋼管子
二、SA-213TP347H化學成分(%)
| 鋼號 | C | Mn | P | S | Si | Cr | Ni | Nb |
三、SA-213TP347H力學性能
| 鋼號 | 硬度 | |||
| ≥515 | ≥205 | ≥35 |
四、SA-213TP347H熱處理和晶粒度要求
| 鋼號 | 冷卻介質 | |||
| 固溶處理 | 冷加工：(1100) 熱加工：(1050) | 7 |
五、SA-213TP347H焊接材料的選擇
焊接性能良好（焊接接頭能通過L法晶間腐蝕檢驗）。同種鋼焊接時，手工焊焊條用奧102、奧107、奧137或E347-15（美國牌號）；氬弧焊焊絲用ER-347等；若與鐵素體類材料進行異種鋼焊接，采用ASME標準規定的ERNiCr3或ENiCrFe-3型號焊絲或焊條。鍋爐鋼管焊后進行1180℃、保溫30分鐘的固溶處理。
六、電站工程綜合業績表
項目名稱 | 使用部位 | 材質 | 材料規格 |
國電金堂電廠 | 再熱器管 | ASME SA213 TP347H | Φ57×4.5 |
國電安順電廠 | 合金鋼管 | SA-213TP304H | Φ60×5 |
韓城第二發電廠 粵電湛江電力公司 | 合金鋼管 分隔屏過熱器 流體冷卻夾 后屏過熱器 末級過熱器 | ASME SA213 TP347H、TP304H | Φ44.5×7、Φ51×8、 Φ57×7、Φ57×9、 Φ60×8、Φ60×9、 Φ60×11、Φ63×7、 Φ63×9 |
國電石橫電廠 華能黃臺電廠 華能上都電廠 華能德州電廠 | 末級再熱器 水冷壁備件/壁管 合金鋼管 國際標準鍋爐管 | ASME SA213 TP304、TP304H SA-213TP304H | Φ63×4 Φ63.5×4.5 |
華能淮陰第二電廠 | 國際標準鍋爐管 | ASME SA213 TP304H、TP347H | Φ51×7.5、Φ54×8、 Φ54×9、Φ60×10 |
大唐寶雞電廠 | 后屏過熱器 | ASTM 347H | Φ54×8、Φ60×9 |
大唐唐山電廠 | 過熱器受熱面 | SA213-TP347H | Φ51×7、Φ60×9 |
河北XX商貿公司 | 末級過熱器 分割屏受熱面 高溫再熱器受熱面 | SA-213/SA-213M TP347H | Φ44.5×9.5、Φ51×8、 Φ51×10、Φ54×4.5、 Φ54×9.5、Φ60×4.5 |
國電樂東電廠 | 屏式過熱器 末級過熱器 高溫再熱器 | SA-213TP347H | Φ38×7.5、Φ44.5×9、 Φ51×4.5 |
大唐徐塘電廠 | 分割屏過熱器定位管 鍋爐高壓用熱軋無縫鋼管 | SA-213TP347H |ASME SA_213|TP347H| | Φ51×7.5 WH-D54*8 |
大唐湘潭電廠 國電福州電廠 | 高壓鍋爐管 不銹鋼無縫鋼管 | SA-213TP347H | Φ50.8×4.5 Φ51×4.5 |
華能新華電廠 | 國際標準鍋爐管 | ASME SA213 TP347H、TP304H | Φ44.5×8、Φ51×10、 Φ54×9、Φ54×10.5、 Φ60×10、Φ66.7×4.5 |
內蒙古聚達發電 | 合金鋼管 | ASME SA213 TP347H、TP304H | Φ51×7.5、Φ51×8 |
華能長春電廠 | 末級過熱器換管 | SA213TP347H | Φ44.5×9.5 |
華能陽邏電廠 | 國際標準鍋爐管 | SA-213TP347H | Φ50.8×4.5 |
華能九臺電廠 | 過熱器備件 國際標準鍋爐管 | ASME SA213 TP347H | Φ44.5×7.5、Φ51×9、 Φ63.5×4.5、Φ63.5×5 |
大唐當涂電廠 | 不銹鋼鍋爐管 | ASME SA213 TP347H、TP304H | Φ50.8×8.5、Φ63.5×4 |
大唐新余電廠 大唐雞西電廠 | 鍋爐高壓用無縫鋼管 | ASME SA213 TP347H、TP304H | Φ42×3.5、Φ44.5×8.5 |
哈爾濱鍋爐廠 | ASME SA213 TP347H、TP304H | Φ22×4、Φ51×7.5、 Φ54×9、Φ57×8、 Φ57×9、Φ60×8.5、 Φ60×9、Φ63×4、 Φ63×7、Φ63×9 | |
上海鍋爐廠 | JWBX/SG-X001-2010 TP347H TP347HFG | Φ41.3×8.5、Φ47.6×7.5、 Φ63.5×5.5、Φ48×7.5、 Φ51×4、Φ57.2×9、 Φ18×8、Φ60×9 | |
濰坊電廠末級過熱器改造項目 | ASME SA213 TP347HFG | Φ38×5.5×12000、 Φ38×7×12000、 Φ42×7×12000 | |
東方鍋爐廠 | TP310S、TP310HCbN、 TP316 | Φ16×4、Φ33.4×4.6、 Φ51×8、Φ65×6、 Φ108×4.5 | |
白馬 1# 茂名 2# 綏中 1# 阿瑪堪塔 1# 國電宿州 1#、2# 都勻 2# 榆次 1#、2# 白楊河 1#、2# 井岡山 1#、2# 靈武 1#、2# 巴瓦納 2# 巴班迪 2# 印度阿必杰-希瑞雅 等 | ASME SA213 DG1846-2009 TP347H、TP347HFG | Φ33.4×3.8、Φ33.4×9、 Φ45×8.5、Φ48×7.5、 Φ50.8×3.5、Φ50.8×9、 Φ51×8、Φ57×4、 Φ57×4.5、Φ60×4、 Φ60×6、Φ60×8.5、 Φ63.5×5.5、Φ63.5×8.5、 Φ76×4.5、Φ76×6、 Φ89×3.5、Φ89×10 | |
大唐新陽發電 神華國華綏中發電 華能井岡山發電 中電投新昌發電等 | ASME SA213 S30432、TP347HFG | Φ45×7、Φ45×7.5、 Φ45×8.9、Φ45×9、 Φ45×9.2、Φ50.8×3.5、 Φ50.8×9.2 | |
SA-213TP347H | Φ45×8.5、Φ45×10.5、 Φ45×11、Φ50.8×4、 Φ50.8×4.5、Φ50.8×9、 Φ50.8×10、Φ50.8×11.5、 Φ51×8、Φ57×4.5、 Φ60×5、Φ60×6、 Φ60×9 | ||
北京巴威 | ASME SA213 TP347H、TP304H | Φ16×3、Φ42×7、 Φ57×5、Φ44.5×8、 Φ51×8.5、Φ60×5 | |
大唐潮州電廠 | 高壓合金管 | SA-213TP347H | Φ38×6.6 MWT、 Φ44.5×7.5 MWT |
大唐長山電廠 | 鍋爐高壓用熱軋無縫鋼管 | ASME SA_213| ASTM_347H| | WH-D 159*4.5 |
大唐七臺河電廠 | 鍋爐用高壓無縫鋼管 | ASME SA213 TP347、TP347H | Φ57×7、Φ57×9 |
高溫過熱器管 | SA-213TP347H | Φ42×4.5 | |
大唐陽城電廠 大唐大壩電廠 | 不銹鋼無縫鋼管 高再出口段 | ASME SA213 TP304H、TP316H | Φ57×4.5、Φ57×6.82 |
大唐魯北電廠 | 后屏再熱器 | SA-213TP304H | Φ66×4 |
大唐寧德電廠 | 鍋爐管 | SA-213TP347H | Φ51×4 |
大唐安陽電廠 | 高壓不銹鋼管 | SA-213TP347H | Φ51×6、Φ51×9、 Φ60×4、Φ60×9、 Φ63.5×4 |
山西王曲電廠 | 高溫再熱器 | SA-213TP347H | Φ51×4.3、Φ51×5 |
華能臨沂電廠 | 合金鋼管 | SA-213TP347H | Φ45×8.5、Φ45×11、 Φ50.8×4、Φ50.8×7、 Φ50.8×9、Φ50.8×10、 Φ50.8×12.5 |
華能巢湖電廠 | 國際標準鍋爐管 | ASME SA213 TP347H | Φ38×7.5、Φ44.5×8.5 |
華能應城電廠 | 國際標準鍋爐管 | SA-213TP347HFG | Φ45×8.5、Φ45×11、 Φ51×4、Φ51×7 |
華能上安電廠 | 國際標準鍋爐管 | SA-213TP347H | Φ45×6.5、Φ45×7.5、 Φ50.8×8 |
華電昌吉電廠 | 無縫鋼管 | SA-213TP347H | Φ60×9 |
華電鐵嶺電廠 | 高壓冷軋不銹鋼管 | TP347H | Φ54×8.0、Φ54×9、 Φ54×10、Φ60×9 |
重慶松藻煤電 | 合金管 | SA-213TP347H | Φ45×11、Φ51×12 |
河南神火煤電 | 鍋爐管 | SA-213TP347H | Φ45×8.5、Φ45×10.5 |
國電石嘴山電廠 | 無縫鋼管 | SA-213TP347H | Φ51×7、Φ51×8、 Φ51×9、Φ54×9 |
國投湄洲灣電廠 | 鍋爐管 | SA-213TP304H | |
國家電投平頂山電廠 | 無縫合金鋼管 | SA-213TP304H | Φ51×3.5 |
國家電投赤峰電廠 | 三級過熱器熱段管 | SA213-TP304H | Φ38×5 |
大唐桂冠合山電廠 | 高壓無縫鋼管 | SA-213TP347H | Φ48×9、Φ50.8×8.47、 Φ51×4、Φ57×4、 Φ57×6、Φ57×7.5、 Φ63.5×9.88 |
大唐托克托電廠 | 高壓鍋爐管 | ASME SA213 TP304H、TP347H | Φ51×6、Φ51×7、 Φ54×8、Φ54×9、 Φ60×10、Φ63×4 |
大唐盤山電廠 | 分隔屏 后屏過熱器 | ASME SA213 TP304H、TP347H | Φ57×7、Φ57×9、 Φ60×8、Φ60×11、 Φ63×11 |
大唐石柱電廠 | 高溫過熱器 屏式過熱器 | ASME SA213 TP347H、TP347HFG | Φ45×8.5、Φ45×11、 Φ50.8×12.5 |
華能伊敏煤電 | 過熱器 | ASME SA213 TP304H、TP347H | Φ32×6、Φ44.5×7、 Φ51×7、Φ51×7.5、 Φ51×8、Φ51×9、 Φ51×10、Φ51×11、 Φ54×8.5、Φ57×4、 Φ57×9、Φ57×9.5、 Φ57×11、Φ60×7、 Φ60×9、Φ60×11、 Φ63×4、Φ63×4.5、 Φ63×5、Φ63×7、 Φ63×8.5、Φ63.5×13、 Φ70×5 |
使用指南：
一、現鍋爐用的SA-213TP347H材料是粗晶的奧氏體不銹鋼材料，業內專家認為TP347H材料的使用溫度可達650℃以上，但抗高溫氧化溫度只有595℃，所以在超臨界機組中大量使用SA-213TP347H后，SA-213TP347H管內產生的氧化皮會大量脫落，極易造成堵管爆管事故。建議可升級為細晶粒的SA-213TP347HFG內壁噴丸（SB）。
二、對于超超臨界機組的需求TP347HFG鋼無縫鋼管不同于傳統TP347H,對于傳統的TP347H而言，其成材工藝一般采用熱軋穿孔后進行軋制變形再固溶處理即可，最終其晶粒度在4~7級晶粒大小。與之不同的是TP347HFG鋼無縫鋼管采用了1250℃以上軟化后再進行二次固溶處理的熱處理機制，生產工藝將高溫軟化溫度保持1250℃以上，由于在熱軋穿孔過程中會產生粗大的鈮碳氮化物，采用高溫軟化工藝可以將Nb（C/N）進一步固溶到基體中；高溫軟化后的鋼管進行軋制變形獲得所需規格產品的同時使得晶粒得到細化，最后為獲得理想的晶粒我們需要進行二次固溶處理，可以使晶粒回復到7~10級晶粒大小，二次固溶不僅可以將M23C6充分固溶于基體中，而且可以使一次固溶處理時被固溶的Nb，將會以Nb（C/N）相的形式再次析出，Nb碳氮化物的存在不僅可以釘軋晶界又可以細化晶粒，Nb的大量析出一定程度上可以達到固C的作用，從而抑制M23C6析出，進而提高TP347HFG鋼抗晶間腐蝕性能。
